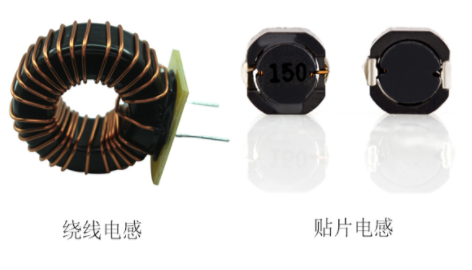

1、定义不同
贴片电感又称为功率电感、大电流电感,具有小型化,高品质,高能量储存和低电阻等特性。贴片电感又分:绕线型、叠层型、编织型。功率贴片电感是分带磁罩两种,主要有磁芯和铜线组成,在电路中主要起滤波和振荡器作用。
贴片绕线电感与工字电感最基本的区别是贴片绕线电感是贴片式没有引脚的,工字电感是插件式有引脚的,波形也会有区别
2、分类依据不同
不同分分类依据,可以把电感器做出不同的区分。贴片电感是目前应用最为广泛的电感器种类,更准确的称谓应该是“片式电感”,与其相对应的插件式电感器(DIP),两者的区分是以安装方式为依据的,表面贴装(SMD)还是直插安装(DIP)。但是从实际工作中,由于叠层片式电感的应用最为广泛,因此实际上我们经常提到的贴片电感很多是特指之一类。
而绕线电感是是基于制作工艺和材料的命名的,除此之外,电感器按照工艺和材料还包括铁氧体叠层片式电感器(也就是上面提到的常常被直接成为“贴片电感”的一类)等。
3、适用场景不同
适用电感:表面贴装高功率电感,具有小型化,高品质,高能量储存和低电阻之特性,主要应用在电脑显示板卡,笔记本电脑,脉冲记忆程序设计,以及DC-DC转换器上。
绕线电感:优异的端面强度良好之焊锡性,具有较高Q值,低阻抗之特点,适合用一般焊接及回焊,该产品被广泛用于微型电视、液晶电视、摄像机
4、封装不同
贴片电感:可提供卷轴包装适用于表面自动贴装,可提供编带包装,便于自动化装配
绕线电感:表面粘着类型,外观和尺寸符合EIA标准,不同尺寸规格可供选择。
5、生产工艺的区别
绕线贴片电感是基于传统绕线电感生产工艺,将插件电感变换成贴片式封装,减小了电感体积,使用更方便。
6、性能的区别
贴片叠层电感具有良好的磁屏蔽性、烧结密度高、机械强度好、但是电感精度,电感量范围上不及绕线贴片电感。
外绕线电感具备高Q值,损耗小,可通过电流大等优势。
7、价格的区别
叠层电感生产难度大,技术要求高,生产成本高,价格比绕线电感贵。
8、其他区别
贴片叠层电感的散热性比绕线贴片电感好,贴片叠层电感是看不到线的,抗电感干扰能力、散热性、节省安装空间方面均比贴片绕线电感更好。
绕线电感在耐电流、电感生产成本上则略胜一筹,且绕线电感比贴片叠层电感ESR值更高。
