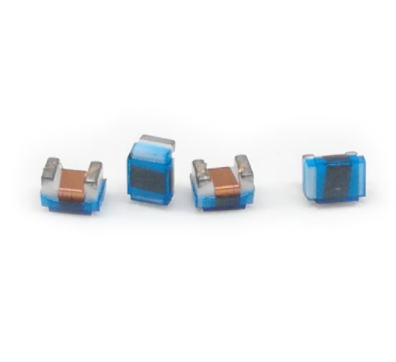

贴片电感和绕线电感主要区别:


  1. 定义不同:

贴片电感又称功率电感和大电流电感,具有小型化、高质量、高储能、低电阻等特点。贴片电感器分为绕组型、叠层型和编织型。功率片式电感分为带磁盖和不带磁盖两种,主要由磁芯和铜线组成。它主要在电路中起滤波和振荡的作用。

贴片绕线电感和工字电感的基本区别在于,贴片绕组的电感没有引脚,而工字电感有引脚,波形也有差异。


2.分类依据不同:

电感器可以根据不同的分类基础进行区分。贴片电感器是目前应用最广泛的电感器类型。更准确的名称应该是“芯片电感器”,以及相应的插入式电感器(DIP)。两者之间的差异取决于安装模式。SMD或DIP。然而,在实际工作中,由于层压片式电感是应用最广泛的,事实上,我们经常提到的片式电感更为具体。

绕线电感是根据制造工艺和材料命名的。此外,电感器还包括根据工艺和材料的铁氧体层压电感器(即,上述电感器通常直接称为“芯片电感器”)等。


3.不同的应用场景

贴片电感器:表面安装大功率电感器,具有小型化、高质量、高能量存储和低电阻的特点,主要用于计算机显示板、笔记本电脑、脉冲存储器编程和DC-DC转换器。

绕线电感:优异的端面强度、良好的可焊性、高Q值、低阻抗,适用于一般焊接和背焊。该产品广泛应用于微型电视、液晶电视和摄像机。



4.不同的包装

贴片电感:卷轴包装可用于自动表贴安装,可提供编带包装,便于自动化装配。

绕线电感:表面粘附类型、外观和尺寸符合EIA标准,可选择不同尺寸。


5.生产工艺的差异

绕线贴片电感器基于传统的卷绕电感器生产工艺,将插件电感器转换为芯片安装封装,减少了电感体积,使用更方便。

贴片叠层电感采用多层印刷技术和层压生产工艺制成。


6.性能差异

贴片叠层电感具有良好的磁屏蔽、高烧结密度和良好的机械强度,但其电感精度低于缠绕式贴片电感。

外绕线电感具有高Q值、低损耗和大通过电流的优点。


7.价格区别

叠层贴片电感器难以生产,技术要求高,生产成本高,比绕线电感器价格更高。
