Coilcraft 1812CAN共模扼流电感器设计用于汽车或一般工业自动化应用中CAN(控制器局域网)或CAN FD(灵活数据速率的控制器局域网)通信总线上的噪声抑制。1812CAN电感器可以过滤广泛频率范围的共模噪声,并具有250Vrms(1分钟)的绕组间隔离(高电势)。这些器件的电感值范围为11nH至100nH。与当前市场上的其他CANbus扼流圈相比,这些电感器的直流电阻 (DCR) 降低了50%,电流处理能力更高。

特性

  • 可过滤广泛的共模噪声频率范围

  • 符合汽车应用类AEC-Q200标准(一级)

  • 电感值范围:11µH至100µH

  • 绕组间隔离能力(高电势):250Vrms(1分钟)

  • 与市场上的其他CANbus扼流圈相比,DCR降低了50%,电流处理能力更高

  • 环境工作温度范围:−40°C至+125°C

  • 紧凑、薄型4.95mm×3.18mm×3.0mm 1812封装尺寸

  • 符合RoHS指令,可耐受260°C

  • 银-钯-铂-玻璃烧结端子

应用

  • CAN(控制器局域网)或CAN FD(灵活数据速率的控制器局域网)上的共模噪声抑制

  • 一般工业自动化应用

  • FlexRay汽车总线系统

尺寸

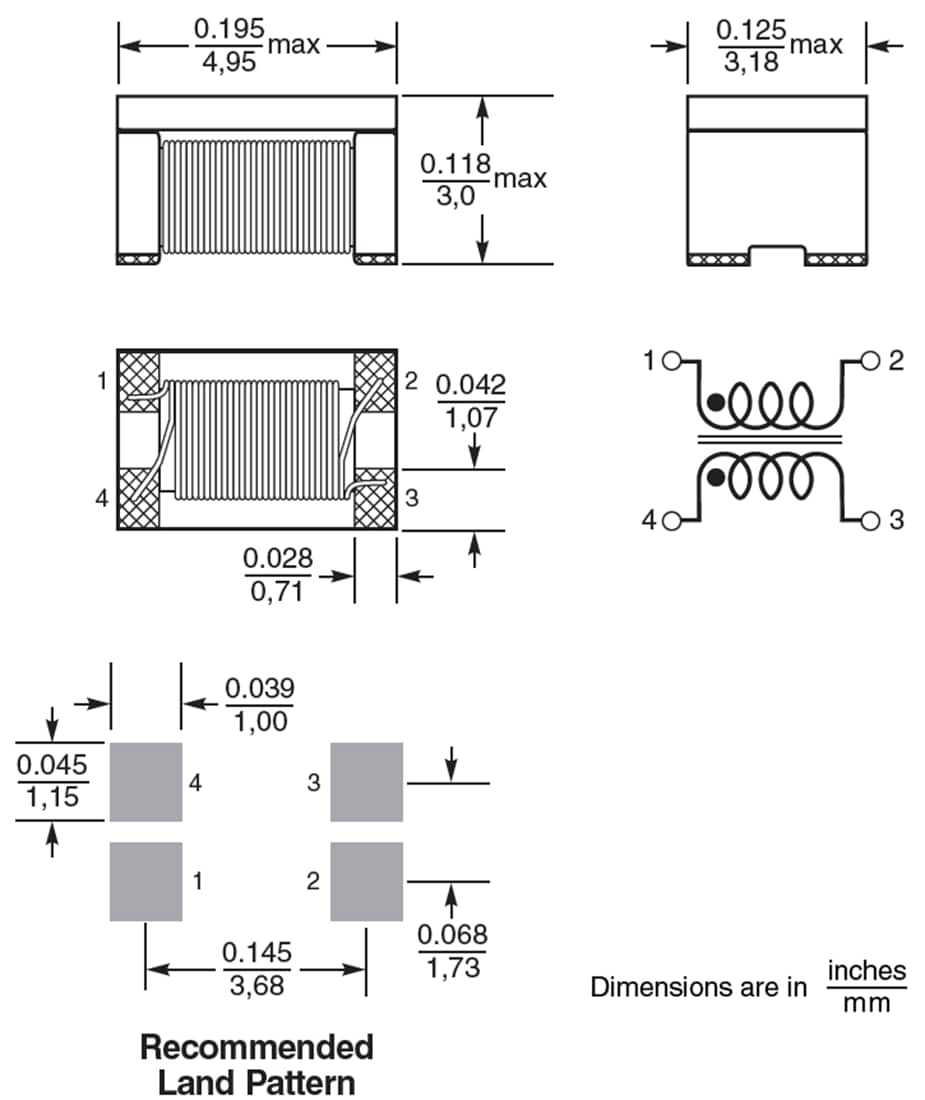

机械图纸 - Coilcraft 1812CAN共模扼流电感器
