线艺Coilcraft 大功率PoE信号路径磁性元件

Coilcraft大功率PoE（以太网供电）信号路径磁性元件是一款参考电路设计，符合千兆位以太网PoE+的当前要求。该参考设计基于HPX2126L隔离变压器和HPF2187L共模扼流圈。此款大功率PoE信号路径磁性元件具有≥350µH的开路电感，在0°C至70°C温度范围内施加38mA _DC偏移。该参考电路能够处理3.8A的注入电流。

除了HPX2126L隔离变压器和HPF2187L共模扼流圈外，该电路还需要六个电容器。TX侧隔离变压器一次侧的电容器通过匹配所使用芯片组的输出电容来调谐电路，因此该电路几乎可搭配所有芯片组使用。

特性

符合千兆位以太网PoE+的当前要求
开路电感≥350µH，偏移22.5mA_DC
隔离变压器OCL>350µH，偏移35mA DC（最高70°C）。
HPX2126L隔离变压器

电感：850µH
DCR：0.24Ω（最大值）
隔离 (V_RMS)：1500
均方根电流 (I_RMS)：1.9A
15.75mm x 10.8mm, 3.9g

HPF2187L共模扼流圈

电感：10µH
DCR：0.15Ω（最大值）
7.8mm x 5.5mm, 240mg

可处理高达800mA的电流
环境温度范围：-40°C至+85°C
符合RoHS指令

视频

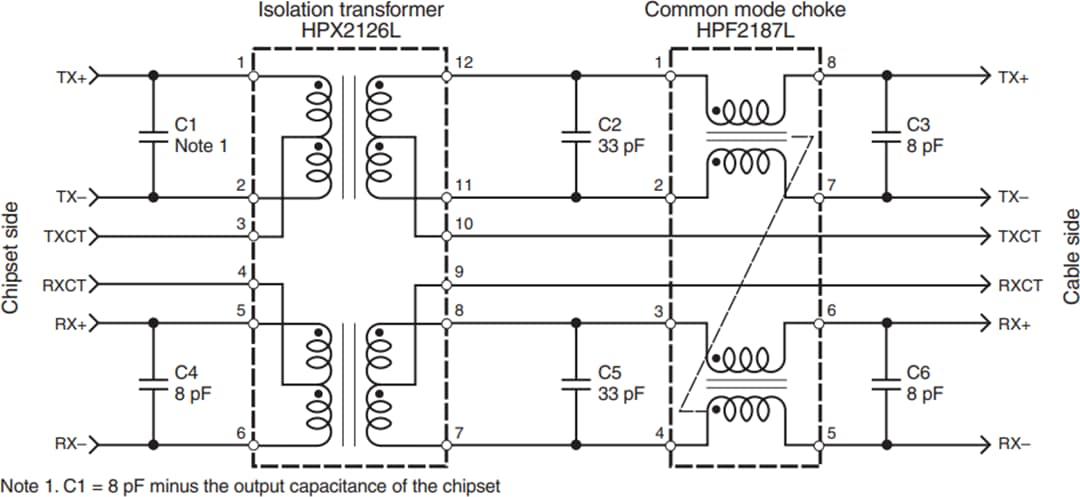

应用电路

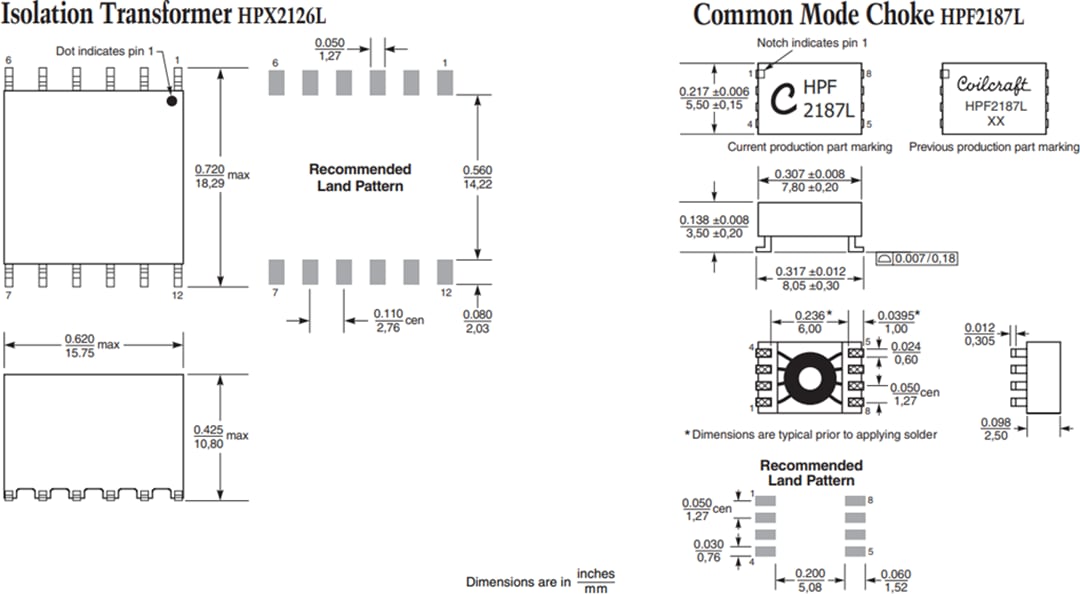

封装尺寸
