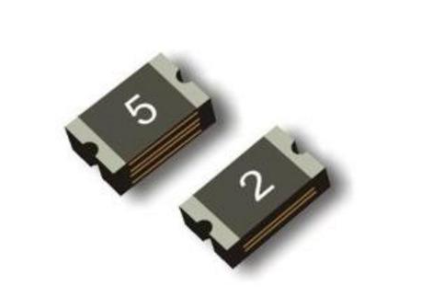

自恢复保险丝PPTC 全称为 Polymer Positive Temperature Coefficient,称为高分子(聚合物)正温度系数热敏电阻。



  自恢复保险丝是一种过电流电子保护元件,通过将导电颗粒材料与高分子量有机聚合物在高压、高温和硫化反应条件下混合,并通过特殊工艺进行加工而制成。传统的保险丝过电流保护只能保护一次,一旦烧坏需要更换,而自恢复保险丝具有过电流热保护和自动恢复的双重功能。在实践中,PPTC也被称为自恢复保险丝。

  自恢复保险丝的工作原理:当异常过电流通过自恢复保险丝时,产生的热量使聚合物膨胀,包裹在聚合物中的导电颗粒会分离,从而切断PTC的导电通道,增加PTC电阻,减少异常过电流;在异常过电流故障被清除后,PTC的聚合物有机聚合物收缩到其原始形状并重新连接导电颗粒,恢复导电通道并将PTC电阻恢复到其原始低电阻状态。


  自恢复保险丝是目前最常见、最方便的过流热保护装置,为追求高性能、轻量化、快速运行的电子产品带来了许多便利。  自恢复保险丝可以有效保护广泛的电路,并得到了全球安全机构的认可。它不仅性能可靠,而且具有自我恢复功能,降低了产品保修、服务和维修成本,同时也提高了用户对产品的满意度。自愈熔丝器件制造商正在加强材料科学研究,并不断推出更高效的新设计,以满足市场对小型高效器件的需求。


  自恢复保险丝不仅可以用于手机充电器的过电流保护,还可以为功率MOSFET提供过热保护。它们还可以与IC对环境温度的反馈结合使用,以防止在过热条件下充电。在线性充电器中,自恢复保险丝与主电路串联,并与变压器线圈热耦合,以防止二次短路过电流故障和线圈过热故障,从而满足IEC/LUL的要求。在开关模式下,自恢复保险丝可以与开关晶体管热耦合,以防止过电流等造成晶体管损坏。
