薄膜电感(Thin Film Type)
薄膜电感采用的是类似于 IC 制作的工艺,在基底上镀一层导体膜,然后采用光刻工艺形成线圈,最后增加介质层、绝缘层、电极层,封装成型。

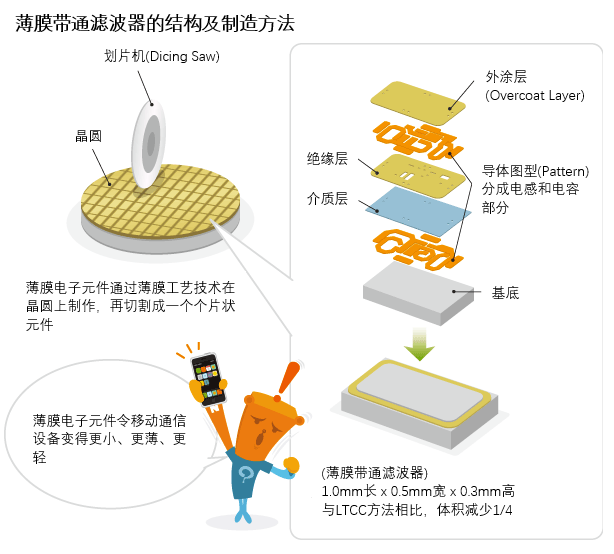

薄膜器件的制作工艺,如下图所示。
图 4 TDK 薄膜电感

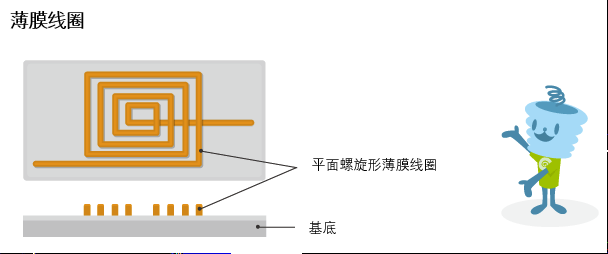

图 5 TDK 薄膜线圈
光刻工艺的精度很高,制作出来的线条更窄、边缘更清晰。因此,薄膜电感具有
更小的尺寸,008004 封装
更小的 Value Step,0.1nH
更小的容差,0.05nH
更好的频率稳定性
